用氣相色譜法測定絕緣油中溶解氣體的組分含量，是發供電企業判斷運行中的充油電力設備是否存在潛伏性的過熱、放電等故障，以保障電網有效運行的有效手段。也是充油電氣設備制造廠家對其設備進行出廠檢驗的必要手段

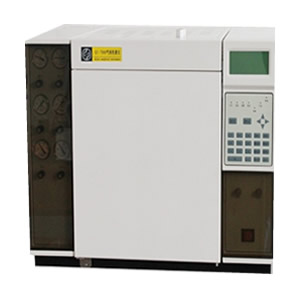

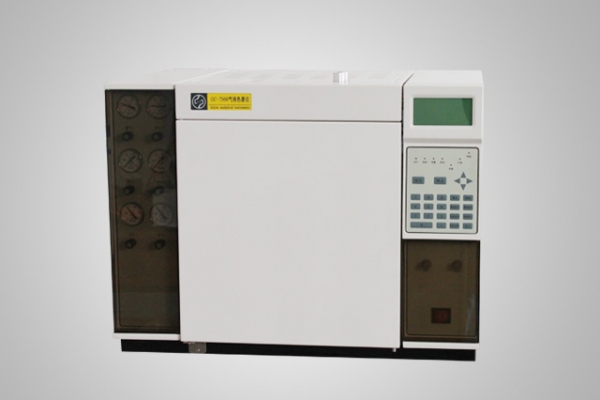

        GC-7960變壓器油專用色譜儀是艾倫分析儀器有限公司新推出的一款專用于電力用絕緣油中溶解氣體組份含量測定的專用氣相色譜儀，儀器采用先進三檢測器流程，配TCD檢測器和兩個FID檢測器，一次進樣,7分鐘內即可完成絕緣油中溶解的7種氣體組分含量的全分析。其中H2通過TCD檢測；烴類氣體（CH4、C2H4、C2H6、C2H2）通過FID1檢測，CO、CO2通過FID2檢測，克服了大量CO、CO2對烴類氣體的影響，特別是對C2H2的影響，縮短檢測時間的同時也大大提高了檢測靈敏度。

        檢測組分和范圍：

        氫氣＜2ppm     一氧化碳＜4ppm      二氧化碳＜8ppm

        甲烷＜0.1ppm     乙烯＜0.1ppm     乙烷＜0.1ppm     乙炔＜0.1ppm

        執行標準：

        GB/T  17623-1998《絕緣油中溶解氣體組分含量的氣相色譜測定法》

        GB/T  7252-2001《變壓器油中溶解氣體分析和判斷導則》

        DL/T  722-2000《變壓器油中溶解氣體分析和判斷導則》

        主要技術特點：

        1、實現計算機實時控制和數據處理：

        通過連接儀器的數字接口，計算機中的GC-7960數據采集和控制軟件，可實時顯示色譜譜圖；

        通過人性化軟件操作界面，方便用戶設定包括各路溫度、程升、檢測器、橋流等參數；

        直觀地操作包括FID自動點火，開關橋流，開啟關閉控溫，和各個時間事件等功能；

        儀器電腦連接互聯網，可通過遠程計算機與儀器連接，實現遠程數據采集和管理。

        2、高精度，穩定可靠的溫度控制系統：

        主控電路采用了功能先進的微處理器、大容量存儲器的采用，使數據的保存更加可靠；

        同時集測量、控制、電路板的一體化設計提高了儀器的抗干擾性和可靠性；

        采用微處理器的溫度控制電路，各加熱區被控對象的溫度精度達到0.1度；

        柱箱具有超溫保護裝置。任一路溫度超過設定，儀器均會停止加熱，并在顯示器上報告故障部位；

        3、簡潔明了的人機對話界面，操作簡便，易學易用：

        儀器采用大屏幕LCD液晶漢字顯示技術，顯示直觀、操作方便、更適合中國國情；

        自我診斷功能，能顯示故障部位；

        數據斷電保護功能，儀器所設定的運行數據在斷電后能長期保存；

        具有秒表功能。

        4、雙重穩定的高精度氣路控制系統：

        載氣氣路采用先穩壓后穩流的雙重穩定的氣路系統

        流量調節閥采用旋鈕調節，直觀、可靠性好。

        各個壓力均在壓力表上顯示。

        主要技術指標：

        1、氫火焰離子化檢測器(FID)：

        圓筒型收集結構設計，石英噴嘴，響應高

        檢 測 限：≤2×10-12g／s(正十六烷/異辛烷)

        基線噪聲：≤2×10-13A

        基線漂移：≤2×10-12A/30min

        線    性：≥106

        可調式自動點火

        穩定時間：十分鐘

        2、熱導檢測器(TCD)：

        采用半擴散式結構

        電源采用恒流控制方式

        靈 敏 度：≥5000mV·ml／mg(正十六烷/異辛烷)。

        基線噪聲：≤15μV。

        基線漂移：≤100μV/30min。

        線    性:   ≧104

        3、溫控指標：

        柱  箱：室溫上8℃~420℃     精度±0.1℃

        進樣器：室溫上8℃~420℃     精度±0.1℃

        檢測器：室溫上8℃~420℃     精度±0.1℃

        轉化爐：室溫上8℃~420℃     精度±0.1℃

        4、其他參數：

        電源： 220V±22V，50Hz，功率≤2kW
